高精度PCB焊盘Gerber数据自动生成设备

UCAM

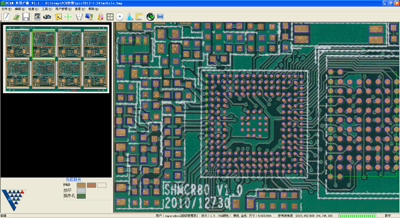

当客户不提供PCB设计文件,甚至不提供Gerber文件时,面对只提供的PCB光板时候,你该如何处理?是用卡尺手量、网格扫描、坐标机抓坐标还是在贴片机上通过摄像头抓坐标,不但费时费力,而且对于现在有些高密度小器件的PCB,有些方法甚至无能为力。但是只要有了我公司的UCAM设备,所有的这些问题都迎刃而解。我公司研发的UCAM设备是通过采用专用高精度扫描设备对PCB板进行扫描后对图像进行自动识别导出焊盘Gerber文件的装置。有了Gerber文件可直接用于SPI设备或者通过其他软件导出贴片坐标上贴片机和AOI。与其他方法相比,UCAM的最大的优点是:效率高,精度高,成本低,几乎不占用任何空间。



.

效率高 对于中等密度的PCB,可以在一个小时内完成Gerber数据的导出。与其它方法相比,可节约大量的时间

编辑功能强大 提供了焊盘移动、缩放,拷贝、粘贴、组合等强大的编辑功能

操作简单稍加培训即可单独完成系统操作。软件提供了大量的智能判断,对于图像质量好的铜板和金板,稍加人工干预即可输出准确的Gerber文件。

提供多种输出功能除了提供保存图片外,还能保存中间编辑结果,这对于不能一次完成编辑输出Gerber文件来说十分有用

占用空间小事实上,整台设备放置在普通的办公桌上就可以,不需要额外的摆放空间



主要技术指标及规格

型号 RS401
最大PCB尺寸 206×292mm
扫描时间 125s(最大尺寸时)
最大焊盘数量 50,000
精度 ±0.08mm
机械尺寸 W250×L370×H40mm
重量 2kg
操作系统 Windows XP、Windows 7
